Querkraftbemessung - Bauteile mit rechnerisch erforderlicher Querkraftbewehrung

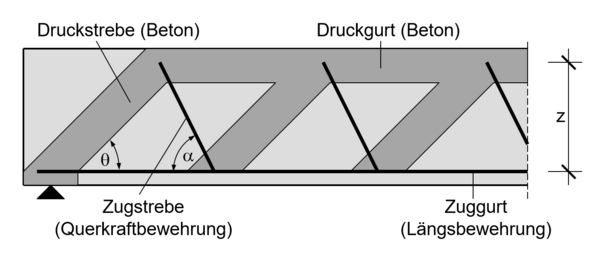

Kraftfluss innerhalb eines Querkraftbewehrten Trägers (Fachwerkmodell)

Da ein belastetes Bauteil ohne Querkraftbewehrung ein Querkraftversagen erleiden kann, noch bevor die Biegetragfähigkeit erreicht ist (siehe Schubtal nach KANI), muss der Querschnitt in solchen Fällen mit Querkraftbewehrung versehen werden. Durch eine Bewehrung, die die entstehenden Risse kreuzt, wird es möglich, die rechnerisch ansetzbare Biegetragfähigkeit tatsächlich zu erreichen. Durch die zusätzliche Verstärkung entsteht die zentrale Modellvorstellung des Kraftflusses bei querkraftbewehrten Bauteilen: das Fachwerkmodell.

Tragmodell

Der Kraftfluss eines Bauteils, das sowohl auf Biegung als auch auf Querkraft beansprucht wird, lässt sich am anschaulichsten durch ein Stabwerkmodell darstellen. Das klassische Fachwerkmodell besteht aus einem Betondruckgurt sowie einem Zuggurt, der durch die Biegezugbewehrung gebildet wird. Beide Gurte verlaufen parallel zueinander entlang der Balkenränder. Die Druckdiagonalen (Betondruckstreben) verlaufen unter dem Winkel $\theta$, der im Rahmen normativer Vorgaben (nach EC2) frei gewählt werden darf. Die Zugdiagonalen (Querkraftbewehrung) sind unter dem Winkel $\alpha$ zwischen 45° und 90° zur Trägerachse geneigt.

Bemessung

Die Druckstrebenneigung wird mit der folgenden Gleichung begrenzt:

${\begin{aligned}\ 1,0\leq \cot \theta \leq {\frac {1,2+1,4{\frac {\sigma _{\mathrm {cp} }}{f_{\mathrm {cd} }}}}{1-{\frac {V_{\mathrm {Rd,cc} }}{V_{\mathrm {Ed} }}}}}\leq 3,0\end{aligned}}\quad$ → $\quad {45}^{\circ }\leq \theta \leq {18,44}^{\circ }$

${\begin{aligned}\ V_{\mathrm {Rd,cc} }=0,5\cdot 0,48\cdot {f_{\mathrm {ck} }}^{\frac {1}{3}}\cdot \left(1-1,2{\frac {\sigma _{\mathrm {cp} }}{f_{\mathrm {cd} }}}\right)\cdot b_{\mathrm {w} }\cdot z\end{aligned}}$

wobei:

σcp ...	der Bemessungswert der Betonlängsspannung in Höhe des Schwerpunkts des Querschnitts σcp = NEd / Ac Betondruckspannungen sind positiv definiert
NEd ...	die Normalkraft im Querschnitt infolge Lastbeanspruchung (Druck ist positiv einzusetzen und Zug negativ)
fcd ...	der Bemessungswert der Betondruckfestigkeit
VRd,cc ...	der Querkraftanteil des Betonquerschnitts mit Querkraftbewehrung
VEd ...	der Bemessungswert der einwirkenden Querkraft
fck ...	die charakteristische Betonfestigkeit
bw ...	die kleinste Querschnittsbreite innerhalb der Zugzone des Querschnitts
z ...	innerer Hebelarm (0,9d)

Bei geneigter Querkraftbewehrung darf $\cot \theta$ bis 0,58 (60°) ausgenutzt werden. Vereinfachend dürfen für $\cot \theta$ die folgenden Werte angesetzt werden:

• reine Biegung: $\quad \quad \quad \quad \quad \quad \cot \theta =1,2$


• Biegung und Längsdruckkraft:$\quad \cot \theta =1,2$


• Biegung und Längszugkraft: $\quad \cot \theta =1,0$
